一、用交流電源和萬用表判斷繞組的首尾端
      （1）用萬用表判斷同一相繞組的兩個線頭。用萬用表的電阻檔接6個線頭中的任意兩個，若阻值很大，則不是同一相繞組的兩端;此時萬用表的紅表筆（或黑表筆）不動，另一支表筆依次接其他4個線頭，若阻值很小，則表明此時兩支表筆接的兩個線頭為同 一相繞組的兩端。
      同理，可測出另外兩相繞組各自的線頭。
      可以把第一個繞組的兩端編號為1、4,第2個繞組的兩端編號為2、5，第三個繞組的兩端編號為3、6。
      （2）將第一個繞組的兩端（1、4 )接萬用表的交流電壓檔，將 另兩個繞組的2、3端相接，即串聯后接220V交流電，如圖所示。指定2為首端，若讀數為0V或幾伏，如圖a所示，則表明 串聯的兩個繞組是首首相接，即3為首端;若萬用表的讀數較大， 如圖b所示，則為首尾相接，那么3為尾端。

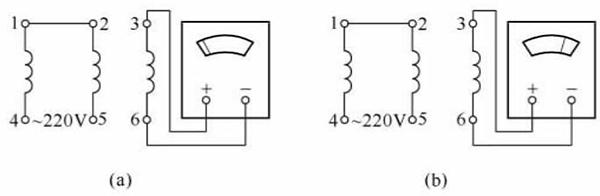

      （3）同理，將3、6端接萬用表的交流電壓檔，將1、2相接即將 第1、第2個繞組串聯后接220V交流電，若讀數為0V或幾伏，如圖a所示，則表明1為首端;若讀數較大，如圖b所示，則表明1為尾端。
      (1)按“用交流電源和萬用表判別異步電動機繞組的首尾端”方法判斷出同一相繞組的兩個線頭。

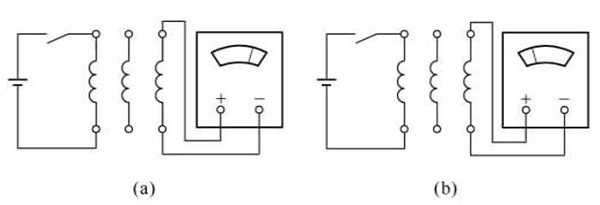

      (2 )如圖所示，將一相繞組的兩端經過一個開關與兩節干電池相接，并指定與電池正極相接的一端為繞組的首端（也可 指定為尾端，首尾是相對的，一旦指定一端為首端，則另一端就是尾端）。
      （3）將萬用表?yè)艿阶钚〉闹绷骱涟矙n，并與另一繞組相接。
      （4）在接通開關的瞬間，若萬用表的指針正轉（即向右偏轉），則表明與萬用表的“+”極相接的一端為此相繞組的尾端，如圖a所示；若萬用表的指針?lè)崔D(zhuǎn)（即向左偏轉），則表明與萬 用表“+”極相接的一端為此相繞組的首端，如圖b所示。
      （5）同樣的方法可以測出第三個繞組的首尾端。
